| ウォーターハンマーによる機器の |
 |
| 破損を防止する |

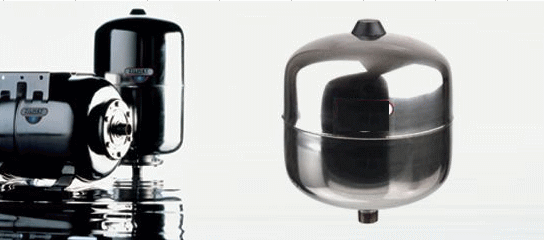

| ハイパー・ショックアブソーバー |
フィードラインにおいて①停電などによるポンプの停止、②弁の急開閉などにより流速が急激に変化すると、流れの持っている［速度エネルギー］が［圧力エネルギーに］変化し、管内圧力が大きく変化する事があります（＝ウオーターハンマーサージング）
当該圧力変動は圧力波の形で増幅し、管内を伝わり閉端末で反射を繰り返します。
また流体にエアー/ガスが含まれている場合、加速された流体が激しく気泡を潰しより過大な圧力になって,設備機器及び管自体の破損を引き起こす場合があります。
ウオーターハンマーアブソーバーを取り付けることで圧力波及び流体の膨張を吸収し、機器の破損を防ぎます。 |
| 【ステンレスタイプ】 |
| 型 式 |
Z-160 |
Z-50 |
Z-100 |
Z-200 |
Z-12 |
Z-18 |
| バルブ容積 (ℓ） |
0.16 |
0.5 |
1.0 |
2.0 |
12.0 |
18.0 |
| N2ガス充填圧力 （ｂａｒ） |
3.5 |
3.5 |
3.5 |
3.5 |
2.0 |
2.0 |
| 最大使用圧力 （ｂａｒ） |
15.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
| 最大使用温度 (℃） |
99 |
99 |
99 |
99 |
99 |
99 |
| 材質（ケース） |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
| 型 式 |
Z-020MSS |
Z-050MS |
Z-080MS |
Z-120MS |
Z-180MS |
| バルブ容積 (ℓ） |
2.0 |
5.0 |
8.0 |
12.0 |
18.0 |
| N2ガス充填圧力 （ｂａｒ） |
3.5 |
3.0 |
3.0 |
2.0 |
2.0 |
| 最大使用圧力 （ｂａｒ） |
10.0 |
8.0 |
8.0 |
8.0 |
8.0 |
| 最大使用温度 (℃） |
99 |
99 |
99 |
99 |
99 |
| 材質（内部コーティング） |
ｴﾎﾟｷｼ |
ｴﾎﾟｷｼ |
ｴﾎﾟｷｼ |
ｴﾎﾟｷｼ |
ｴﾎﾟｷｼ |
| 材質（ケース） |
ｽﾁｰﾙ |
ｽﾁｰﾙ |
ｽﾁｰﾙ |
ｽﾁｰﾙ |
ｽﾁｰﾙ |
|
